Amostradores U100 para sistema de amostragem não perturbado de solos, perfuração geotécnica

Amostradores U100

A classe de qualidade da amostra necessária para atender aos requisitos de teste do cliente deve ditar a categoria da amostra usada” (BS5930:2015 Ch20.1).A relação comprimento/diâmetro precisa ser inferior a 1:20 para estar em conformidade.


A série U100 compreende vários componentes que, dependendo de sua seleção, fornecem amostras de classe 1, 2 e 3 de acordo com BS EN ISO 22475-1 e Eurocode 7.


Em solos finos, a amostragem não perturbada geralmente é praticável usando as seguintes ferramentas para permitir que amostras sejam coletadas para testar resistência e rigidez.


Os três tipos de sistemas de amostragem são os seguintes:


1. Sistema padrão U100 (OS-TK/W)
2. Sistema de revestimento de plástico U100 (OS-TK/W)
3. Sistema U100T (OS-T/W)


Especificações:

Mostrando 1 a 2 de 2 registros

* Dimensões medidas na sapata de corte


Consulte o diagrama.

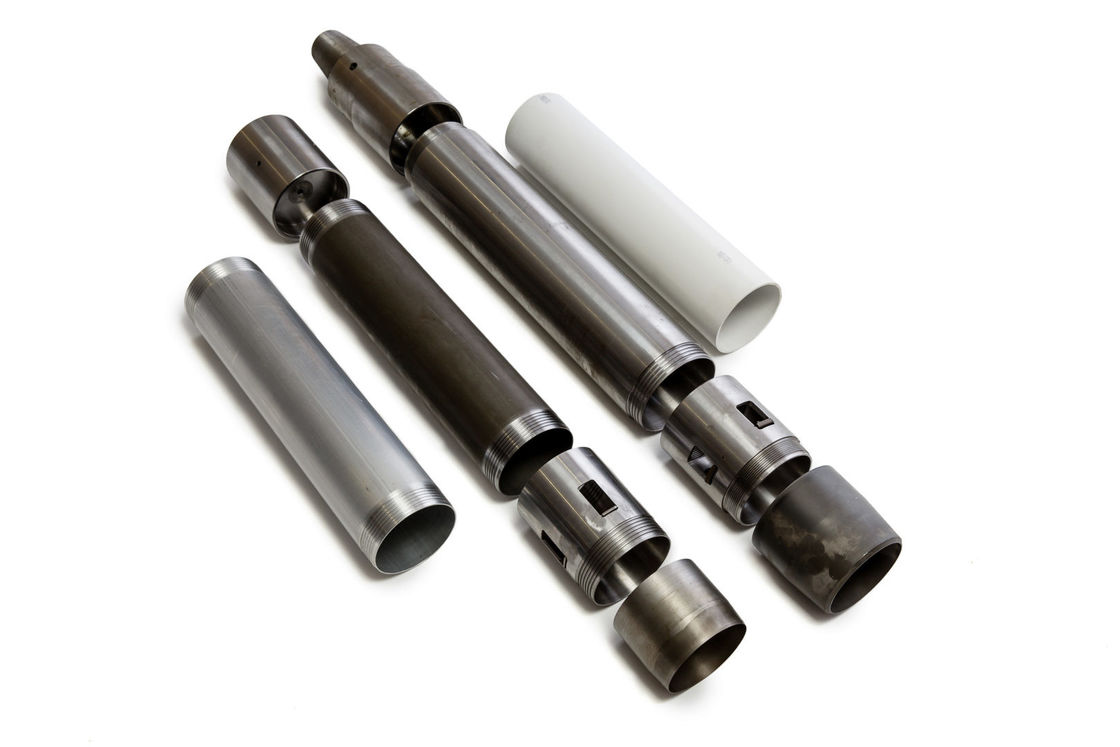

Sistema padrão:

1. Tubo de amostra (aço banhado a cádmio ou alumínio).
2. Corecatcher (opcional)
3. Sapata de corte (borda lisa ou serrilhada)

Sistema de forro de plástico
4. Tubo de corpo de aço (envolvendo o forro de plástico).
5. Corecatcher (opcional)
6. Anel espaçador
7. Sapata de corte (borda lisa ou serrilhada)
