Sistema de amostrador U70 U100 para investigação geotécnica do local e amostragem de solo

AMOSTRADOR U100

Sistema de amostrador U100 para investigação geotécnica do local e amostragem de solo

Investigação geotécnica do local e amostragem de solo

Nos últimos tempos, as máquinas de perfuração e amostragem compactas e leves tornaram-se muito populares.

Várias empresas fabricam excelentes máquinas compactas de amostragem de solo, incluindo:

O equipamento de amostragem U100 para este método de penetração e amostragem no solo pode ser implantado rapidamente em um trailer atrás de um veículo 4 × 4 ou dentro de uma van.


As máquinas geralmente de esteiras de borracha podem se mover rapidamente em torno de um local, causando danos mínimos à superfície, enquanto obtêm amostras representativas de boa qualidade de estratos abaixo do local, geralmente a profundidades de cerca de 10 metros, embora em condições favoráveis ​​essa profundidade possa ser substancialmente aumentada.


Os Serviços de Exploração Geotécnica realizam este trabalho usando máquinas equipadas com um martelo de queda que pode ser rapidamente substituído por uma cabeça de perfuração rotativa, permitindo a penetração no leito rochoso, incluindo a perfuração até 50mtr.


Uma gama de ferramentas de corte e amostragem foi projetada para uso com este tipo de investigação de solo raso.



Barris de testemunhagem de concreto


Em muitos locais é necessário cortar concreto ou asfalto e outros materiais feitos pelo homem para ter acesso ao terreno a ser investigado.Um barril de corte/exploração de concreto é usado para isso e consiste em um tubo com uma sapata impregnada de diamante facilmente capaz de cortar os materiais mais duros, incluindo concreto armado.A parte superior do tubo é equipada com um swivel para injeção de água para resfriar a broca e limpar os cortes de perfuração.



Tubos de amostragem com janela e sem janela


Os tubos de amostragem de janela geralmente têm 1mtr – 2mtr de comprimento.Eles têm uma sapata de corte na ponta e ranhuras ou janelas na lateral que dão acesso direto à amostra.Eles são cravados no solo por um peso de queda ou martelo hidráulico.O revestimento é avançado durante a amostragem quando necessário para estabilizar estratos em colapso.


Outros tipos semelhantes de tubos de amostragem não têm janelas (sem janelas), mas têm forros de plástico transparente removíveis que podem ser selados para manter a integridade e, em seguida, abertos ao longo de seu comprimento no laboratório onde são registrados, analisados ​​e as amostras são testadas, fornecendo excelentes informações representativas sobre o local que está sendo investigado.


Outras informações geotécnicas podem ser coletadas durante este tipo de investigação de solo.



Testes de penetração padrão (SPT) para BS1377B
Um teste para estimar o grau de compactação do solo no local, contando o número de golpes necessários para conduzir uma colher de amostragem padrão 1 '(0,3 metro) usando um peso de 140 libras (64 kg) caindo 30" (0,8 metro).



Sondagem Dinâmica (BS 1377 Parte 9)

Este teste é feito para determinar a resistência à penetração do solo e consiste em deixar cair um martelo sobre uma bigorna a uma distância de 300 mm e a uma taxa entre 20 e 60 golpes por minuto.A bigorna é conectada diretamente através de hastes rígidas à sonda que está apoiada nos estratos na base de um furo.Os golpes são contados e registrados para cada 100 mm de penetração.

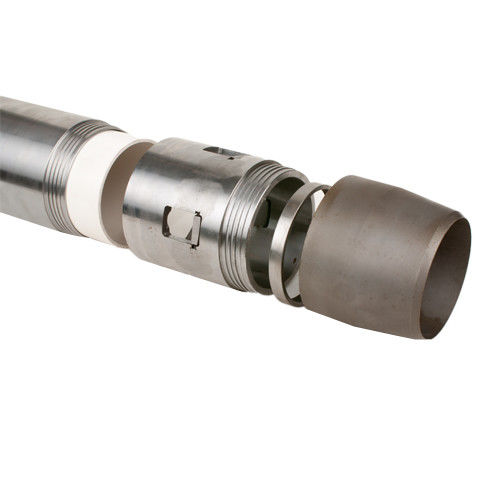

Amostragem U100
Este é um método de amostragem pelo qual um tubo de amostragem é inserido no solo (geralmente material do tipo argila).As amostras são retidas no tubo por dedos na base que se prendem quando o tubo é levantado da base do orifício.Existem vários sistemas de amostradores U100 - U100 Standard System, U100 Plastic Liner System e U100 Thin Wall System.
